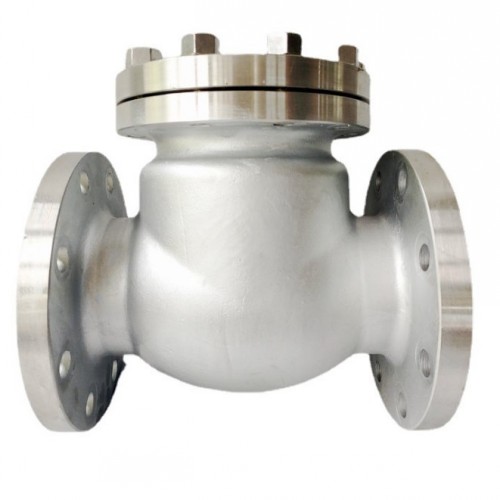

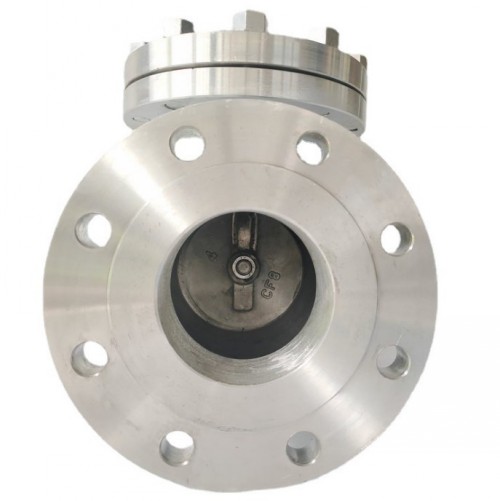

H44W旋啟式美標止回閥原理作用： H44W旋啟式美標止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。美標止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。 H44W旋啟式美標止回閥是以美***API標準ANSI B16.34生產制造，閥門壓力以Class LB來表述，H44W旋啟式美標止回閥廣泛應用于電站、石油、化工、制藥、食品等行業。
H44W旋啟式美標止回閥性能特點： ①產品的設計制造符合美******家標準ANSIB16.34，美***石油學會標準API16D要求； ②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝； ③搖桿銷軸采用內裝式結構，減少了外泄漏缺點； ④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb，中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。
H44W旋啟式美標止回閥技術參數： 產品類型 | 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | 旋啟式止回閥 | ANSI B16.34 | ANSI B16.10 | ANSI B16.15 | ANSI B16.34 | API 598 |
|
|
H44W旋啟式美標止回閥部件材質：
體、蓋、瓣、桿 | 銷軸 | 墊片 | 密封面 | 工作溫度 | 適用介質 | WCB | 2Cr13 | 增強柔性石墨
1Cr13/柔性石墨
不銹鋼
耐酸石棉
PTFE | 13Cr
STL
本體材料
PTFE
尼龍 | ≤425℃ | 水、蒸汽、油品、
硝酸類、醋酸類、
強氧化介質、尿素 | WC1 | ≤450℃ | WC6 | ≤540℃ | WC9 | ≤570℃ | C5 C12 | ≤550℃ | CF8 | 304 | ≤600℃ | CF3 | 316 | CF8M | 304L | CF3M | 316L |

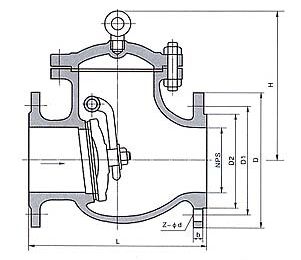

H44W旋啟式美標止回閥外形尺寸：
| DN | 150Lb凸面法蘭RF | | mm | in | L | D | D1 | D1 | b | n-φd | H | | 50 | 2 | 203 | 152 | 120.7 | 92 | 19.0 | 4-φ19 | 165 | | 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-φ19 | 175 | | 80 | 3 | 241 | 190 | 152.4 | 127 | 24.0 | 4-φ19 | 190 | | 100 | 4 | 292 | 229 | 190.5 | 157 | 24.0 | 8-φ19 | 215 | | 125 | 5 | 356 | 254 | 216.0 | 186 | 24.0 | 8-φ22.5 | 240 | | 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-φ22.5 | 265 | | 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-φ22.5 | 320 | | 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-φ25.4 | 365 | | 300 | 12 | 698 | 483 | 431.8 | 381 | 32.0 | 12-φ25.4 | 415 | | 300Lb凸面法蘭RF | | 50 | 2 | 267 | 165 | 127.0 | 92 | 22.4 | 8-φ19 | 190 | | 65 | 21/2 | 292 | 190 | 149 4 | 105 | 25.4 | 8-φ22.5 | 205 | | 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-φ22.5 | 220 | | 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-φ22.5 | 245 | | 125 | 5 | 400 | 279 | 235.0 | 186 | 35.0 | 8-φ22.5 | 265 | | 150 | 6 | 444 | 318 | 269.7 | 21 6 | 36.6 | 12-φ22.5 | 295 | | 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-φ25.4 | 330 | | 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-φ28.5 | 420 | | 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-φ32 | 480 | | 600Lb凸面法蘭RF | | 50 | 2 | 292 | 165 | 127.0 | 92 | 25.4 | 8-φ19 | 210 | | 65 | 21/2 | 330 | 190 | 149.4 | 105 | 58.5 | 8-φ22.5 | 230 | | 80 | 3 | 356 | 210 | 168.1 | 127 | 31.8 | 8-φ22.5 | 255 | | 100 | 4 | 432 | 273 | 216.0 | 157 | 38.1 | 8-φ25.4 | 295 | | 125 | 5 | 508 | 330 | 266.7 | 186 | 44.5 | 8-φ28.5 | 320 | | 150 | 6 | 559 | 356 | 292.1 | 216 | 47.8 | 12-φ28.5 | 365 | | 200 | 8 | 660 | 419 | 349.3 | 270 | 56 | 12-φ32 | 420 | | 250 | 10 | 787 | 508 | 431.8 | 324 | 63.5 | 16-φ35 | 505 | | 300 | 12 | 838 | 559 | 489.0 | 381 | 67 | 20-φ35 | 545
|
|
